顶管施工后座墙的设计与施工
来源:西安鸿友 作者:张坤 发布时间: 2018-10-10 浏览数:4104 分享到:
0
1 后座墙(reaction wall)是顶进管道时为千斤顶提供反作用力的一种结构,有时也称为后座、后背或者后背墙等。在施工中,要求后座墙必须保持稳定,一旦后座墙遭到破坏,顶管施工就要停顿。后座墙的设计要通过详细计算...


1 后座墙(reaction wall)是顶进管道时为千斤顶提供反作用力的一种结构,有时也称为后座、后背或者后背墙等。在施工中,要求后座墙必须保持稳定,一旦后座墙遭到破坏,顶管施工就要停顿。后座墙的设计要通过详细计算,其重要程度不亚于顶进力的预测计算
2 后座墙的最低强度应保证在设计顶进力的作用下不被破坏,并留有较大的安全度。要求其本身的压缩回弹量为最小,以利于充分发挥主顶工作站的顶进效率。在设计和安装后座墙时,应使其满足如下要求:
   (1)要有充分的强度在顶管施工中能承受主顶工作站千斤顶的最大反作用力而不致破坏。
   (2)要有足够的刚度当受到主顶工作站的反作用力时,后座墙材料受压缩而产生变形,卸荷后要恢复原状。
   (3)后座墙表面要平直,并垂直于顶进管道的轴线,以免产生偏心受压,使顶力损失和发生质量、安全事故。
   (4)材质要均匀后座墙材料的材质要均匀一致,以免承受较大的后坐力时造成后座墙材料压缩不匀,出现倾斜现象。
   (5)结构简单、装拆方便装配式或临时性后座墙都要求采用普通材料、装拆方便。
3 后座墙的结构形式一般可分为整体式和装配式两类。整体式后座墙多采用现场浇筑的混凝土。装配式后座墙是常用的形式,具有结构简单、安装和拆卸方便、适用性较强等优点。
4 采用装配式后座墙时,应满足下列要求:
   (1)装配式后座墙宜采用方木、型钢或钢板等组装,组装后的后座墙应有足够的强度和刚度。

        (2)后座墙土体壁面应平整,并与管道顶进方向垂直。
   (3)装配式后座墙的底端宜在工作坑底以下(不宜小于50cm)。
   (4)后座墙土体壁面应与后座墙贴紧,有间隙时应采用砂石料填塞密实。
   (5)组装后座墙的构件在同层内的规格应一致,各层之间的接触应紧贴,并层层固定。

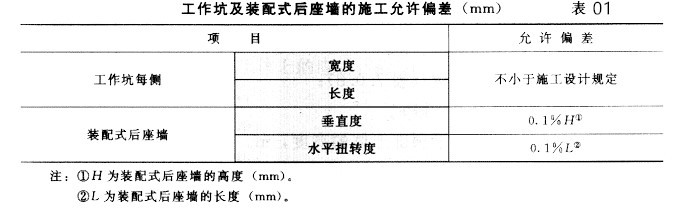

   (6)顶管工作坑及装配式后座墙的墙面应与管道轴线垂直,其施工允许偏差应符合表01中的规定。



5 当无原状土作后座墙时,应设计结构简单、稳定可靠、就地取材、拆除方便的人工后座墙。
6 利用已顶进完毕的管道作后座墙时,应符合下列规定:
   (1)待顶管道的顶进力应小于已顶管道的顶进力。
   (2)后座墙钢板与管口之间应衬垫缓冲材料。
   (3)采取措施保护已顶人管道的接口不受损伤。
7 在设计后座墙时应充分利用土抗力,而且在工程进行中应严密的注意后背土的压缩变形值,将残余变形值控制在20mm左右。当发现变形过大时,应考虑采取辅助措施,必要时可对后背土进行加固,以提高土抗力。
